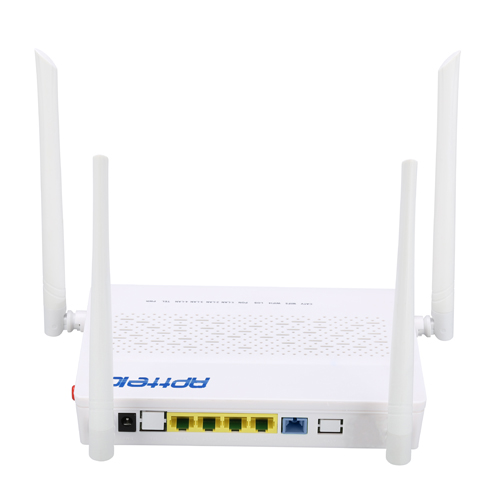

ONU产品为PON系列产品中的终端设备,遵循ITU-T G.984.1/2/3/4标准,且 符合G.987.3协议的GEPON节能,产品基于成熟稳定、高性价比的千兆GEPON技术,具有高可靠 性、易管理、配置灵活和良好的服务质量保证(QoS);
同时采用MTK MT7603EN方案,实现WIFI功能,且提供WEB界面,简化WIFI 配置,方便用户连接外网;外置全向具有5DBi增益的天线,300Mbps无线速率;
△ 符合 ITU-T G.984.1/2/3/4 标准和 G.987.3 协议的 GEPON 节能
△ 支持上行 1.244Gbit/s 的速率,下行 2.488Gbit/s 的速率
△ 支持双向 FEC,支持 RS(255,239)的 FEC 编解码
△ 支持 32 个 TCONT,256 个 GEMPORT
△ 支持 G.984 标准的 AES128 加解密功能
△ 支持 SBA 和 DBA 的带宽分配
△ 支持符合 G.984 标准的 PLOAM、嵌入式 OAM 和 OMCI 的处理
△ 支持 Dying-Gasp 的检测和上报
△ 支持同步以太网功能
△ 与其他厂家 OLT 良好互通,如华为,ZTE 等
△ 4 个自适应 LAN 端口:4*千兆 LAN
△ 支持流氓 ONU 检测
△ 支持 VLAN 划分
△ 运行模式:SFU 或者 HGU
△ 支持 802.11b/g/n 模式
技 术参 数
描 述
PON 接口
1 个 EPON 接口,SC 单模单纤,带 PWDM, 反射波长:1310&1490nm,投射波长:1550nm
PON 发射波长:1310nm,PON 接受波长:1490nm, CATV 接受波长 1550nm
PON 发送 1.244Gbit/s 的速率,PON 接收 2.488Gbit/s 的速率 光接口类型:SC/UPC 或者 SC/APC
发光功率:0~4 dBm 接收灵敏度:-28 dBm 安全性: ONU 认证机制
下行数据接口
4 个自适应 LAN 以太网口,RJ45 电口
1 路 CATV 射频,F 头公制或者英制;
指示灯
11 个 LED,参考 六、LED 指示灯定义
电源接口
输入+12V 1A,类型:DC0005 直径 2.1MM
功耗
≤4W
工作环境
工作温度:-5~+55℃,工作湿度:10~85%(非凝结)
存储环境
存储温度:-30~+60℃,存储湿度:10~90%(非凝结)
尺寸
185*125*32mm(主机)
重量
0.5Kg(主机)
WIFI 射频特性:
技术特征
描述
天线
2T2R 模式 ; 外置天线,5DBI 增益
速率
WIFI4 300Mbps 无线速率,WIFI5 866Mbps 无线速率 通道数:WIFI4 13 个;WIFI5 12 个;
加密方式
WFA、WPA、WPA2、WAPI
发送功率
WiFi4 17dBm;WiFi5 19dBm;
接收灵敏度
WiFi4 -59dBm@通道 11,MCS7; WiFi5 -50dBm@通道 155,AC80;
WPS 功能
支持
VOIP 技术特征:
电压,电流监控
产品持续监控 TIP、RING 线路供电电压和电 流,以提供过压过流保护;
功率监控和失效检测
AP2434GE 产品具有过功率保护及产品失效检测
过温保护
如果产品结温高于临界结温,产品会自动断电;
默认配置
语音协议:SIP; 媒体流编码:G722,G729,,G711A,G711U,
传真:禁用;
RF 频宽范围
40MHz ~ 1000MHz;
RF 输出电平
电平可调,默认:大于 75DBuV @ 155MHz
AGC 功能
产品支持,调控精度:士 1DB
平坦度
小于 士 1.5BD
光反射损耗
大于 45DB
RF 输出反射损耗
大于 14DB
RF 输出阻抗
75 欧姆
MER
大于 33DB @ 251MHz
载噪比 C/N
大于 43DB
C/CSO
大于 54DB
C/CTB
机型
型号
型号后缀
ONU:4LAN +2WIFI
-4GE-2.4G&5.8GWIFI-
符号
颜色
含 义
PWR
绿
亮指示电源已接通 灭指示电源未接通
PON
亮指示 PON 口 链路连接正确 灭指示 PON 口 链路连接故障
LOS
红
闪烁 PON 口未连接;
灭 PON 口检测到光输入;
LAN
亮指示 LAN 口 双绞线链路连接正确 灭指示 LAN 口 双绞线链路连接故障
WIFI
亮指示 WIFI 功能已启动 灭指示 WIFI 功能关闭
CATV
绿,红
绿灯亮指示输入光功率正常
红灯亮指示输入光功率低,闪烁指示光功率高
TEL
亮指示 POTS 口 注册正确 灭指示 POTS 口 注册失败
