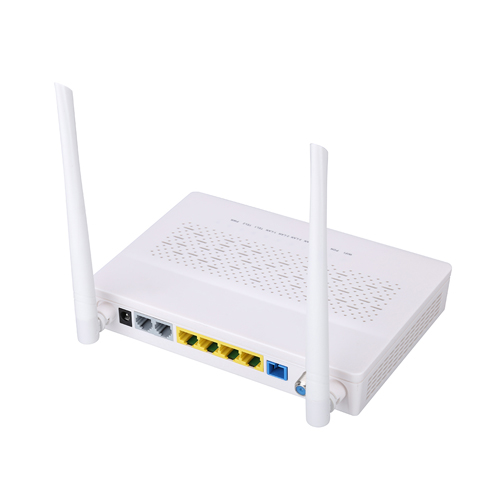

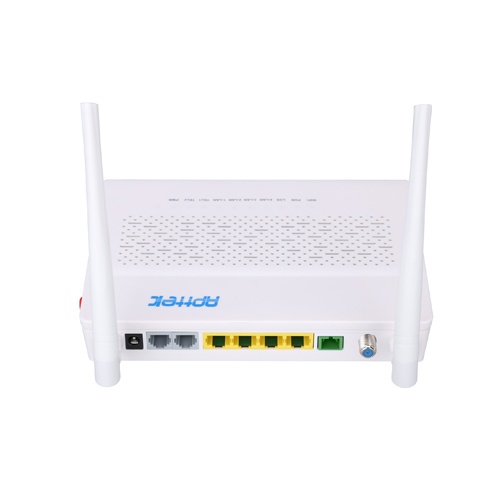

此ONU产品为PON系列产品中的终端设备,遵循ITU-T G.984.1/2/3/4标准,且 符合G.987.3协议的GPON节能,产品基于成熟稳定、高性价比的千兆GPON技术,具有高可靠 性、易管理、配置灵活和良好的服务质量保证(QoS);
同时采用MTK MT7603EN方案,实现WIFI功能,且提供WEB界面,简化WIFI 配置,方便用户连接外网;外置全向具有5DBi增益的天线,300Mbps无线速率;
另外产品支持一路CATV电视射频信号输出和两路语音电话;
△ 符合 ITU-T G.984.1/2/3/4 标准和 G.987.3 协议的 GPON 节能
△ 支持上行 1.244Gbit/s 的速率,下行 2.488Gbit/s 的速率 △ 支持双向 FEC,支持 RS(255,239)的 FEC 编解码
△ 支持 32 个 TCONT,256 个 GEMPORT
△ 支持 G.984 标准的 AES128 加解密功能
△ 支持 SBA 和 DBA 的带宽分配
△ 支持符合 G.984 标准的 PLOAM、嵌入式 OAM 和 OMCI 的处理
△ 支持 Dying-Gasp 的检测和上报
△ 支持同步以太网功能
△ 与其他厂家 OLT 良好互通,如华为,ZTE 等
△ 4 个自适应 LAN 端口:4*千兆LAN
△ 支持流氓 ONU 检测
△ 支持 VLAN 划分
△ 运行模式:SFU或者 HGU
△ 支持 IEEE 802.11b/g/n 和 IEEE 802.11ac 模式
△ 支持一路 CATV 电视信号;
△ 支持两路电话语音,可选择协议类型:SIP,H.248
技 术 参 数
描述
PON 接口
1 个 GPON 接口,SC 单模单纤,带 PWDM, 反射波长:1310&1490nm,投射波长:1550nm
PON 发射波长:1310nm,PON 接受波长:1490nm, CATV 接受波长 1550nm
PON 发送 1.244Gbit/s 的速率,PON 接收 2.488Gbit/s 的速率光接口类型:SC/UPC 或者 SC/APC
发光功率:0~4 dBm 接收灵敏度:-28 dBm 安全性: ONU 认证机制
下行数据接口
4 个自适应 LAN 以太网口,RJ45 电口
1 路 CATV 射频,F 头公制或者英制;
指示灯
11 个 LED,参考 六、LED 指示灯定义
电源接口
输入+12V 1A,类型:DC0005 直径 2.1MM
功耗
≤4W
工作环境
工作温度:-5~+55℃,工作湿度:10~85%(非凝结)
存储环境
存储温度:-30~+60℃,存储湿度:10~90%(非凝结)
尺寸
185*125*32mm(主机)
重量
0.5Kg(主机)
技术特征
天线
2T2R 模式 ; 外置天线,5DBI 增益
速率
WIFI4 300Mbps 无线速率,WIFI5 866Mbps 无线速率 通道数:WIFI4 13 个;WIFI5 12 个;
加密方式
WFA、WPA、WPA2、WAPI
发送功率
WiFi4 17dBm;WiFi5 19dBm;
接收灵敏度
WiFi4 -59dBm@通道 11,MCS7; WiFi4 -50dBm@通道 155,AC80;
WPS 功能
支持
电压,电流监控
产品持续监控 TIP、RING 线路供电电压和电 流,以提供过压过流保护;
功率监控和失效检测
产品具有过功率保护及产品失效检测
过温保护
如果产品结温高于临界结温,产品会自动断电;
默认配置
语音协议:SIP; 媒体流编码:G722,G729,,G711A,G711U,
传真:禁用;
RF 频宽范围
40MHz ~ 1000MHz;
RF 输出电平
电平可调,默认:大于 75DBuV @ 155MHz
AGC 功能
产品支持,调控精度:士 1DB
平坦度
小于 士 1.5BD
光反射损耗
大于 45DB
RF 输出反射损耗
大于 14DB
RF 输出阻抗
75 欧姆
MER
大于 33DB @ 251MHz
载噪比 C/N
大于 43DB
C/CSO
大于 54DB
C/CTB
机型
类别
型号
型号后缀
ONU:4LAN +WIFI+CATV+VOIP
Xpon onu
AP34234GDE2
4GE-2WIFI-CATV+2VOIP
Gpon onu
AP24234GDE2
epon onu
AP14234GDE2
符号
颜色
含 义
PWR
绿
亮指示电源已接通 灭指示电源未接通
PON
亮指示 PON 口 链路连接正确 灭指示 PON 口 链路连接故障
LOS
红
闪烁 PON 口未连接;
灭 PON 口检测到光输入;
LAN
亮指示 LAN 口 双绞线链路连接正确 灭指示 LAN 口 双绞线链路连接故障
WAN
亮指示连接到公网 灭指示未连接到公网
WIFI
亮指示 WIFI 功能已启动 灭指示 WIFI 功能关闭
CATV
绿,黄
绿灯亮指示输入光功率正常 黄灯亮指示输入光功率低,闪烁指示光功率高
TEL
亮指示 POTS 口 注册正确 灭指示 POTS 口 注册失败
故障现象
可能原因
检 查
解决方式
PWR灯不亮
1.电源适配器坏
2.电源接通
1.电源端口有无电压
2.电源开关是否已打开
1.若无电压检修电源适配器
2.打开电源开关
LAN 灯不亮
1.LAN口双绞线未接好
2.网线打制错误
3.对端网络设备工作异常
1.网线连接是否可靠
2.网线线序是否有错误
3.对端网络设备是否已开启
1.重新连接双绞线
2.重新接网线水晶头
3.开启与之相连的网络设备
PON 灯不亮
1.光纤未连接上
2.光纤类型不符
3.光纤截面太脏
4.光纤断路或异常衰减
1.光纤连接是否可靠
2.光纤型号
3.光纤截面
4.光纤是否损坏或严重变形
1.重新连接光纤
2.更换合适的光纤
3.清洁或更换光纤
4.更换光纤
POTS 灯灭
1.语音注册失败
1.语音服务器 IP 地址
2.网关的域名 IP 地址
1.配置正确的 IP 地址
