项目名称:育英中小学网络铺设,项目代码:ADRF20181022-1205。
实现功能:监控,广播,网络,电视。

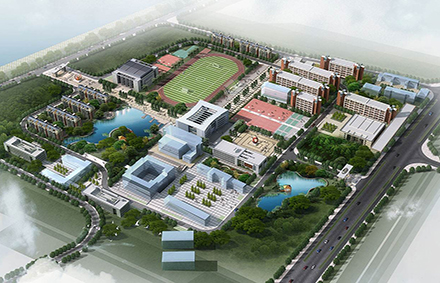

项目概述:育英中学园区占地47亩,建筑7栋,网络布线采用光纤,已铺设完毕。视频监控点124个,摄像头像素500W;有线电视安装点32个;以太网语音扬声器48个;以太网网络接入点103个,固定电话机13个。
组网方案:GPON点对多点组网。设备连接顺序:电信光纤接入机房三层交换机的上行SFP接口,OLT的上行接口接入三层交换机的下行接口,光猫的PON接口接入OLT的PON接口。扬声器,摄像头,电脑等接入光猫的下行LAN接口。另外,语音服务器和视频存储及监控系统分别接入OLT的上行接口。
有线电视数据独立于网络数据,在不同的光纤里传输,双纤布线。
配置功能要求:
场所 |
描述 |
上课教室 |
以太网扬声器+网络数据访问 |
实验室及图书楼 |
网络数据访问 |
教室宿舍 |
网络数据访问+电视节目收看 |
教员办公室 |
网络数据访问+固话通讯 |
食堂 |
网络数据访问+电视节目收看 |
门卫 |
数据访问+电视节目收看+固话通讯 |
其余场所布置监控 |
备注:教室、实验室、图书馆为内部网络数据,其余的网络访问点为外部网络数据。
带宽规划:
设备 |
数量 |
预设保证带宽/每设备 |
总带宽 |
语音扬声器 |
48 |
500Kbps |
24Mbps |
网络接入 |
103 |
6Mbps |
633Mbps |
有线电视 |
32 |
----(独立信道) |
----(独立信道) |
摄像头 |
124 |
5Mbps |
620Mbps |
固定电话 |
13 |
1Mbps |
13Mbps |
VLAN规划:
设备 |
VLAN |
优先级 |
语音扬声器 |
2200 |
5 |
IPTV组播视频 |
2300 |
4 |
监控视频 |
2400 |
4 |
外部网络数据 |
2500 |
2 |
内部网络数据 |
2700 |
3 |
固定电话VOIP |
2600 |
5 |
设备清单:
设备 |
规格 |
数量 |
设备型号 |
OLT |
GPON 8个PON接口+4个GE接口 |
1 |
MA6580T |
单口光猫 |
GPON 一个PON接口+1个GE接口 |
6 |
AP210G |
四口光猫 |
GPON 一个PON接口+4个FE接口 |
52 |
AP240 |
四口语音光猫 |
GPON 一个PON接口+4个FE接口+一个VOIP接口 |
12 |
AP243 |
四口CATV光猫 |
GPON 一个PON接口+4个FE接口+一个CATV接口 |
32 |
AP242 |
四口CATV 语音光猫 |
GPON 一个PON接口+4个FE接口+一个CATV接口+一个VOIP接口 |
1 |
AP2423 |
8口POE 光猫 |
GPON 一个PON接口+8个FE接口,每个FE端口支持POE供电 |
21 |
AP280P |
ODN分光器 |
1分4,均匀分光 |
6 |
1X4 PLC 插卡式 |
ODN分光器 |
1分8,均匀分光 |
22 |
1X8 PLC 插卡式 |
三层交换机 |
2个SFP千兆上行接口,8个GE下行接口 |
1 |
S5008PV2-EI |
备注:机房端,使用4个OLT PON接口。
PON0 接入21个POE ONU,作为监控数据通道,布线为二级分光,第一级为1分4 ODN,第二级1分4和1分8 ODN各两个,理论链路最大光衰减16dBm;
PON1 接入教室、实验室及图书室网络设备,布线采用二级分光,第一级为1分8 ODN,第二级为1分8 ODN 八个,理论链路最大光衰减19dBm;
PON2 接入教师宿舍楼网络设备,布线采用二级分光,第一级为1分4 ODN,第二级为1分8 ODN 四个,理论链路最大光衰减16dBm;
PON3 接入剩余所有网络设备,教员办公室食堂等,布线采用二级分光,第一级为1分4 ODN,第二级1分4和1分8 ODN各两个,理论链路最大光衰减16dBm;
CATV有线电视接入使用独立光纤通道,布线采用二级分光,第一级为1分8 ODN,第二级1分4 一个和1分8 ODN 四个,理论链路最大光衰减19dBm;
SFP光模块接口LC;
PON 光纤接口SC-APC。
