多模光纤和单模光纤的区别:
单模光纤:中心玻璃芯很细,只能传一种模式的光纤,基波。其模间色散很小,适用于远程通讯。
多模光纤:容许不同模式的光于一根光纤上传输,多模光纤的芯径较大,色散大,适用于近距离通信。
光纤颜色:单模为黄色,多模为橘黄色

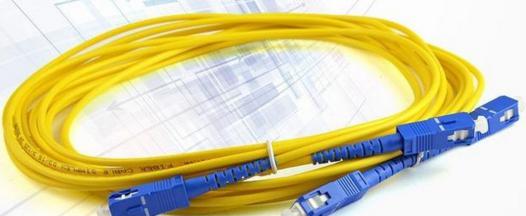

单模光纤

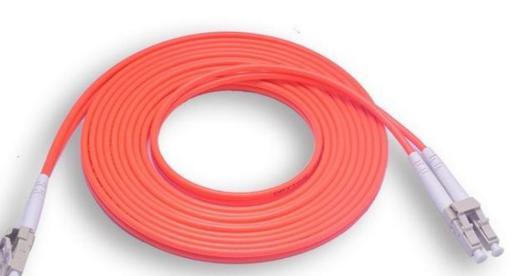

多模光纤

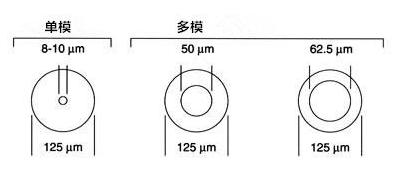

光纤直径
所需光源:单模为激光,多模为LED
尾纤接口:

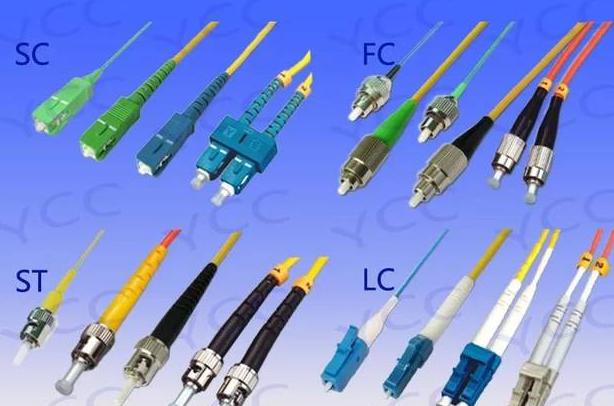

光纤接口类型

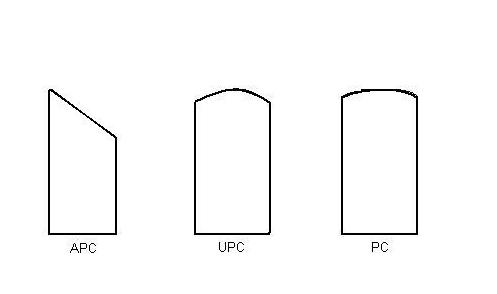

光纤端面形状
光模块知识:
1、光模块成对使用
多模光模块TOSA:光源为LED,光的散射角度大,功率分散,波长一般为850NM,传输距离550M或者2KM。
单模光模块TOSA:光源为激光镭射,光的散射角度小,功率集中,波长一般为1310NM,1490nm,1550nm,传输距离20KM,40KM,80KM,120KM。

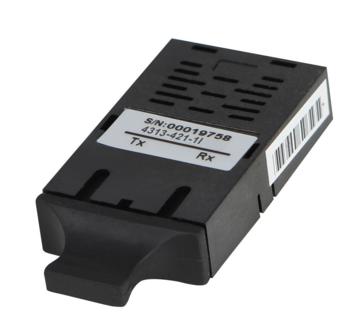

双纤光模块:双纤为两根光纤,波长相同,光的发送和接收接口分开,连接时发送端插入接收端。
双纤光模块:双纤为两根光纤,波长相同,光的发送和接收接口分开,连接时发送端插入接收端。

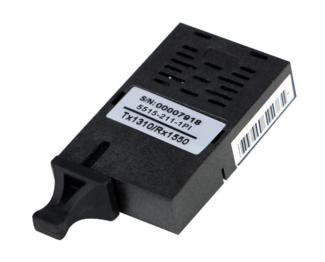

单纤光模块:单纤为单根光纤,传输波长不同,通常一个为1310nm,一个1550nm
多模单模混合使用:
光模块 |
光纤 |
判定结果 |
单模 |
单纤 |
OK |
单模 |
多模 |
短距离可以,500M以内;不建议 |
多模 |
单模 |
NG |
多模 |
多模 |
OK |
满足接收功率的情况下,截取短距离光模块的距离为准,可以混用。但是不建议
